سیستم اگزاست پارکینگ — کامل‌ترین راهنمای طراحی، استانداردها، اجرا و تجهیزات

سیستم اگزاست پارکینگ یکی از ضروری ترین زیر سامانه های ایمنی در ساختمان هاست وجود خودروهای متعدد در فضای بستهٔ پارکینگ باعث تولید حجم زیادی از گازهای سمی مانند مونوکسیدکربن (CO) و دی‌اکسیدکربن (CO₂) می‌شود. اگر این گازها از محیط خارج نشوند، نه‌تنها کیفیت هوا به شدت افت می‌کند، بلکه خطر خفگی، مسمومیت و حتی مرگ را به دنبال خواهد داشت. در کنار آن، در زمان آتش‌سوزی نیز تجمع دود یکی از اصلی‌ترین عوامل خطر به‌شمار می‌رود.

به همین دلیل، طراحی و اجرای حرفه‌ای سیستم اگزاست پارکینگ مطابق ضوابط سازمان آتش‌نشانی و استانداردهای بین‌المللی مانند NFPA، یک ضرورت غیرقابل‌چشم‌پوشی است.

۱. اهمیت استفاده از سیستم اگزاست پارکینگ

پارکینگ‌های مسقف فضای بسته‌ای هستند که معمولاً تهویه طبیعی کافی ندارند. خودروها در زمان ورود، خروج، روشن ماندن موتور و حتی در زمان حرکت آرام، گازهای خطرناک تولید می‌کنند. مهم‌ترین مشکلات عدم وجود سیستم اگزاست عبارتند از:

• تجمع CO (قاتل خاموش)
• ایجاد محیط آلوده و خطرناک
• کاهش اکسیژن و ایجاد خفگی
• کاهش دید و افزایش ریسک تصادف داخل پارکینگ
• خطر تشدید آتش‌سوزی و گسترش دود

طبق استاندارد NFPA 88A، تمامی پارکینگ‌های سرپوشیده باید مجهز به سیستم تهویه مکانیکی و سیستم خروج دود باشند.

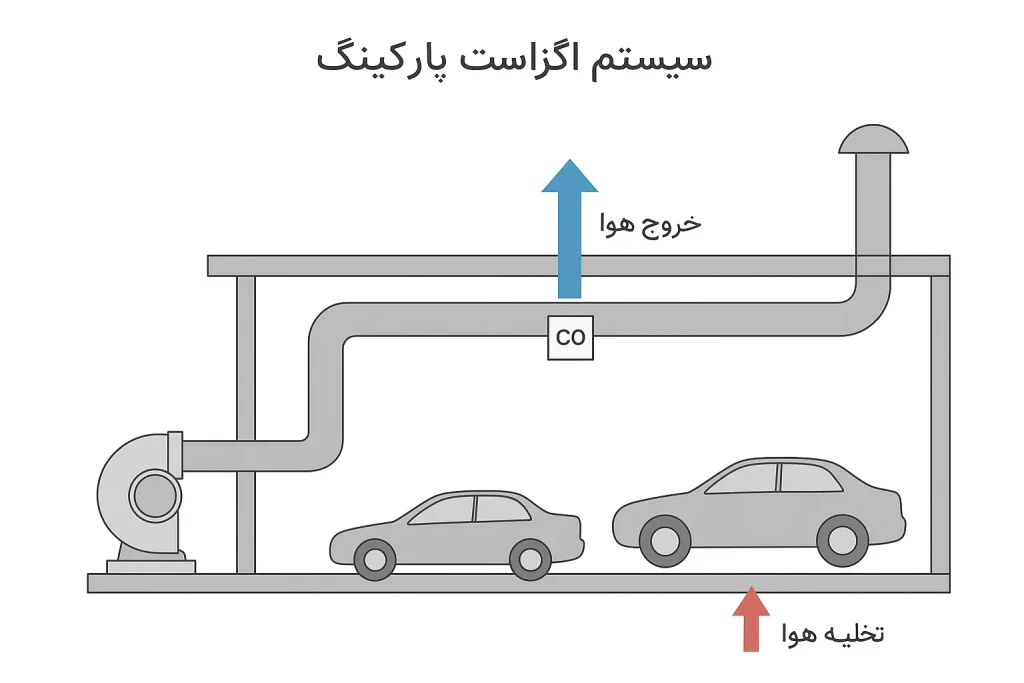

۲. سیستم اگزاست پارکینگ چگونه کار می‌کند؟

عملکرد این سیستم بر مبنای ایجاد فشار منفی در فضای پارکینگ است. این یعنی فن‌های اگزاست، هوای آلوده را از داخل مکیده و به بیرون انتقال می‌دهند. هم‌زمان با خروج هوای آلوده، هوای تازه از طریق دریچه‌ها یا ورودی‌های طبیعی جایگزین می‌شود.

مراحل عملکرد به طور خلاصه:

1. سنسورهای CO سطح گازهای سمی را اندازه می‌گیرند.
2. در صورت افزایش بیش از حد مجاز، دستور روشن شدن فن‌ها صادر می‌شود.
3. فن‌ها هوا را تخلیه و گردش اجباری ایجاد می‌کنند.
4. در حالت آتش‌سوزی سیستم به حالت Full Speed می‌رود و با بیشترین توان کار می‌کند.

۳. اجزای اصلی سیستم اگزاست پارکینگ

۱) اگزاست فن (Exhaust Fan)

فن‌ها در انواع زیر به‌کار می‌روند:

• سانتریفیوژ فوروارد و بکوارد
• فن آکسیال فشارقوی
• Roof-mounted Fan
• فن‌های کانالی کم‌صدا

انتخاب نوع فن بر اساس فشار استاتیک، دبی هوا، طول کانال و کاربرد پارکینگ انجام می‌شود.

۲) جت‌فن (Jet Fan)

در پارکینگ‌های بزرگ بدون نیاز به کانال‌کشی گسترده بهترین گزینه است. جت‌فن‌ها جریان هوا را در مسیر طولی هدایت کرده و دود را به سمت خروجی‌ها می‌رانند.

۳) سنسور گاز CO

این سنسورها دائماً سطح مونوکسید کربن را پایش می‌کنند و بر اساس آن فن‌ها را کنترل می‌کنند. تنظیمات معمول:

• زیر 25ppm → در حالت استندبای
• 25 تا 50ppm → فعال شدن فن‌ها در دور کم
• بالای 50ppm → دور تند یا Full Speed

۴) کانال‌های تهویه

کانال‌ها باید:

• از ورق گالوانیزه استاندارد
• کاملاً هوابند
• دارای ساپورت مناسب
• مقاوم در برابر خوردگی و حریق

باشند.

۵) دمپرها و دریچه‌ها

برای کنترل جریان هوا و جلوگیری از برگشت دود.

۶) تابلو کنترل و BMS

اتصال به سیستم هوشمند ساختمان (BMS) عملکرد تهویه را بسیار دقیق‌تر و کم‌مصرف‌تر می‌کند.

۴. انواع سیستم اگزاست پارکینگ

۱. سیستم کانالی (Traditional Ducted System)

• مناسب برای پارکینگ‌های کوچک و متوسط
• هزینه کمتر
• نگهداری ساده

۲. سیستم جت‌فن (Ductless Jet Fan System)

• مناسب پارکینگ‌های بزرگ و طبقاتی
• حذف کانال‌کشی سنگین
• راندمان بسیار بالا در زمان حریق

---

۵. استانداردهای بین‌المللی و ضوابط آتش‌نشانی
مهم‌ترین مراجع:

• NFPA 88A — Standard for Parking Structures
• NFPA 92 — Smoke Control Systems
• مبحث ۱۴ مقررات ملی ساختمان
• ضوابط سازمان آتش‌نشانی تهران

طبق ضوابط:

• حداقل ۶ تا ۱۰ تعویض هوا در ساعت ضروری است.
• وجود سنسور CO الزامی است.
• در حالت حریق سیستم باید در بیشترین توان عمل کند.
• مسیر خروج دود باید کاملاً باز و بدون مانع باشد.

۶. محاسبات طراحی سیستم اگزاست پارکینگ

طراحی مهندسی سیستم شامل مراحل زیر است:

۱) تعیین حجم پارکینگ

$حجم = مساحت × ارتفاع$حجم=مساحت×ارتفاع

۲) تعیین نرخ تعویض هوا (ACH)

• پارکینگ سبک: 6 ACH
• پارکینگ پرتردد: 8–10 ACH
• آتش‌نشانی: 10–12 ACH

۳) محاسبه دبی مورد نیاز

CFM=حجم×نرخ تعویض هوا

۴) انتخاب فن مناسب

بر اساس:

• دبی هوا
• فشار استاتیک کانال
• سطح صدای مجاز
• فضای نصب

۵) طراحی مسیر کانال‌کشی

شامل:

• محاسبه افت فشار
• تعیین قطر کانال
• تعیین تعداد دریچه‌ها
• تعیین مسیرهای ورودی هوا

۶) طراحی سیستم جت‌فن

محل تخلیه دود

تعداد جت‌فن

فاصله نصب

جهت جریان هوا

۷. نصب و اجرای سیستم اگزاست پارکینگ

برای اجرای درست:

• مسیر کانال باید کوتاه و مستقیم باشد.
• ساپورت‌ها بر اساس استاندارد نصب شوند.
• اتصالات کانال بدون نشتی باشند.
• سیم‌کشی سنسورها استاندارد و ایمن باشد.
• تست CO و تست عملکرد فن‌ها انجام شود.
• مسیر خروج هوا نباید به سمت پنجره یا فضای سکونتی باشد.

۸. تست دوره‌ای و نگهداری

نگهداری صحیح:

تست ماهانه سنسورها

• کالیبراسیون سالانه
• بررسی لرزش فن
• روغن‌کاری در صورت نیاز
• تمیز کردن پره‌ها و کانال‌ها
• گزارش عملکرد دوره‌ای برای اخذ تاییدیه آتش‌نشانی

۹. مزایای اجرای اصولی سیستم اگزاست پارکینگ

• افزایش ایمنی ساکنین و کاربران
• جلوگیری از مسمومیت با CO
• جلوگیری از تجمع دود در زمان حریق
• افزایش دید و کاهش تصادفات
• کاهش بو و آلودگی
• کاهش هزینه تعمیرات و خرابی تجهیزات
• افزایش عمر سازه

۱۰. خدمات شرکت ابنیه ترنگ در حوزه سیستم اگزاست پارکینگ

• شرکت ابنیه ترنگ با سابقه اجرای پروژه‌های بزرگ اطفا و تهویه، خدمات زیر را ارائه می‌دهد:
• طراحی کامل سیستم اگزاست بر اساس NFPA و آتش‌نشانی
• محاسبه دقیق دبی هوا و تعداد فن مورد نیاز
• اجرای کامل کانال‌کشی با ورق ضخامت استاندارد
• تأمین جت‌فن، فن آکسیال، فن سانتریفیوژ و سنسور CO
• نصب تابلو کنترل و برنامه‌ریزی اتوماسیون
• اجرای پروژه تا اخذ تاییدیه سازمان آتش‌نشانی
• پشتیبانی، تعمیرات و خدمات دوره‌ای

۱۱. جمع‌بندی

سیستم اگزاست پارکینگ یک سیستم حیاتی برای حفظ سلامت، ایمنی و استاندارد بودن ساختمان است. اجرای اصولی آن می‌تواند مانع از بسیاری از خطرات مانند مسمومیت، کاهش دید در زمان آتش‌سوزی و تخریب سازه شود. اگر نیاز به طراحی، بازدید، مشاوره، اجرا یا خرید تجهیزات دارید، تیم مهندسی ابنیه ترنگ همراه شماست.
