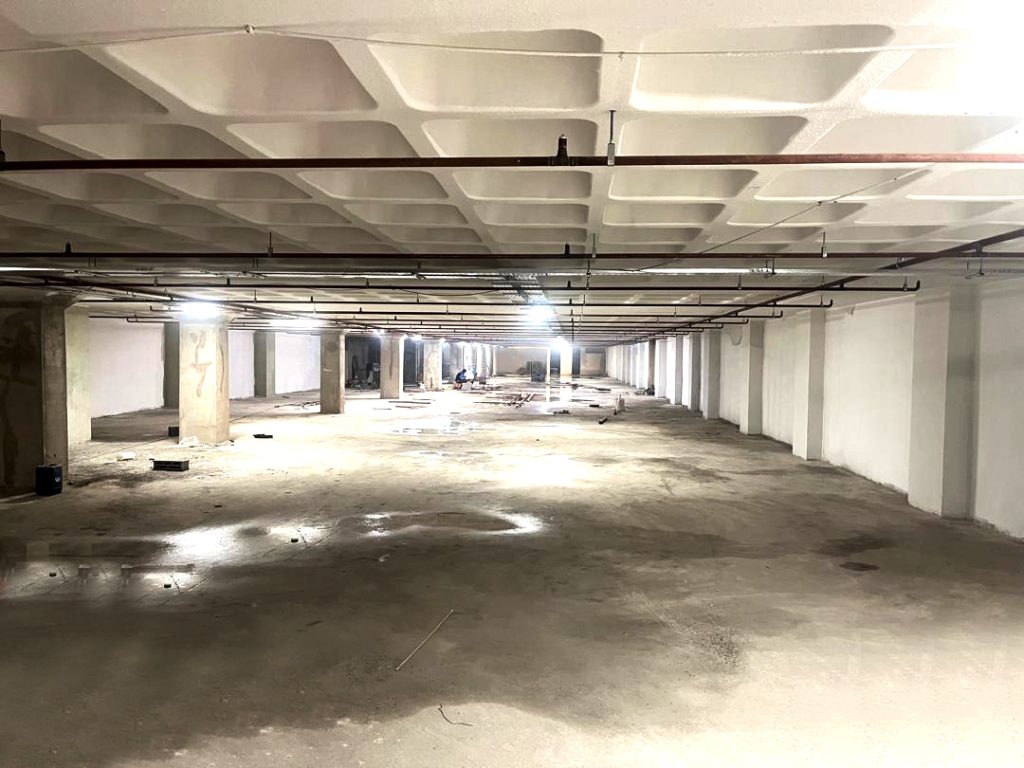

راهنمای کامل اجرای سیستم اطفای حریق آبی: صفر تا صد برای پروژه‌های صنعتی و ساختمانی
اجرای سیستم اطفای حریق آبی یکی از مهم‌ترین مراحل تأمین ایمنی در ساختمان‌های مسکونی، تجاری و به‌ویژه پروژه‌های صنعتی است. کیفیت لوله‌کشی، انتخاب تجهیزات استاندارد، اجرای اسپرینکلرها و تنظیمات پمپ‌خانه تعیین می‌کند که سیستم در لحظه بحران، واقعاً درست عمل کند یا خیر.
در این مقاله، مراحل نصب سیستم اطفای حریق آبی طبق استاندارد NFPA، استانداردهای اجرایی، نکات تخصصی و چک‌لیست کامل برای تحویل پروژه را معرفی می‌کنیم.
1. اهمیت اجرای سیستم اطفای حریق آبی به صورت صحیح
اجرای سیستم اطفای حریق آبی به صورت دقیق و استاندارد، باعث می‌شود:
- حفاظت از جان افراد و کاهش خطر آسیب‌های جانی
- جلوگیری از خسارت مالی و توقف تولید در کارخانه‌ها
- اطمینان از عملکرد صحیح سیستم در هنگام حریق
- تطابق با الزامات سازمان آتش‌نشانی و بیمه
2. آماده‌سازی پروژه و بررسی اولیه
قبل از شروع نصب:
2.1 بازبینی نقشه‌ها و نقشه برداری محل اجرا
- مسیر لوله‌ها و محل اسپرینکلرها
- بررسی تداخل با تاسیسات برق و تهویه
- تطبیق ارتفاع‌ها و سقف‌ها
2.2 بررسی محل و شرایط محیطی
- سقف‌های کاذب و تیرآهن‌ها
- فضاهای با دسترسی دشوار
- وجود موانع و کانال‌های HVAC
2.3 تهیه تجهیزات مورد نیاز
- لوله‌های گالوانیزه یا فولادی
- اسپرینکلرها با دمای عملکرد مناسب
- ولوها، چک‌والو و تجهیزات کنترلی
- ساپورت‌ها، بست‌ها و ابزار نصب
💡 پیشنهاد: قبل از ورود تجهیزات، مطمئن شوید استاندارد و تاییدیه فنی دارند.
3. ساپورت‌گذاری اصولی
نکات اجرایی
| نکته | توضیح |
|---|---|
| فاصله ساپورت‌ها | معمولاً ۳ متر برای لوله‌های سنگین، ۱٫۵ تا ۲ متر برای لوله‌های کوچک |
| اتصال به سازه | ساپورت‌ها باید به تیرآهن اصلی یا سازه ساختمان وصل شوند |
| تحمل وزن | ساپورت‌ها باید وزن لوله پر از آب را تحمل کنند |
| موقعیت ساپورت | نزدیک زانوها و اتصالات کلیدی نصب شود |
⚠️ عدم رعایت ساپورت‌گذاری باعث شکستگی لوله و آسیب به اسپرینکلرها می‌شود.
4. لوله‌کشی و نصب اتصالات
نکات کلیدی
- قبل از نصب لوله‌ها، تراز و شیب مسیر را بررسی کنید.
- در مسیر مستقیم از کاهش زانو و خم‌ها استفاده کنید.
- خطوط تخلیه (Drain) و تست فشار حتما نصب شوند.

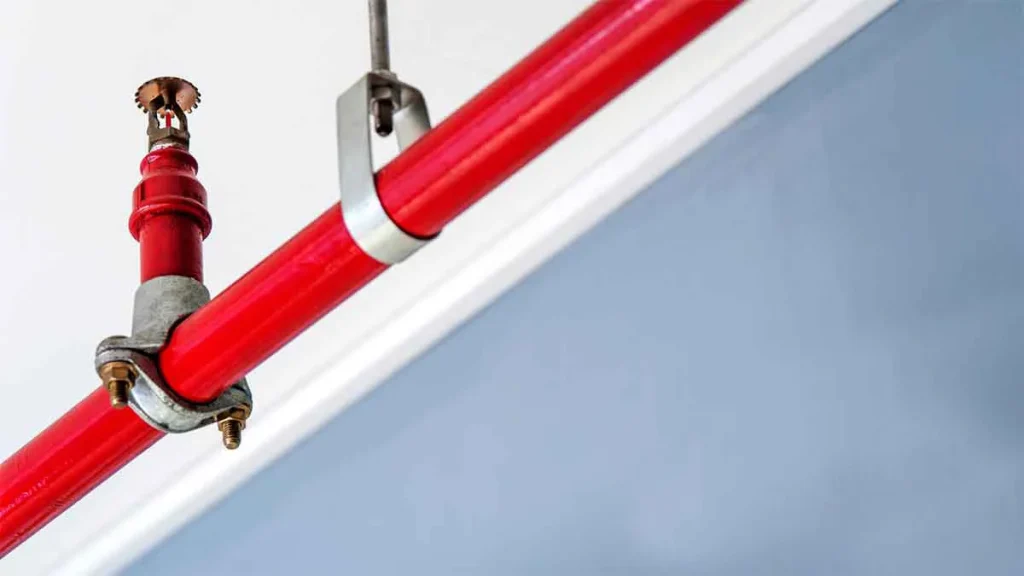

5. نصب اسپرینکلرها
نکات مهم اجرایی
- فاصله از سقف: ۱۵ تا ۳۰ سانتیمتر (بسته به نوع اسپرینکلر)
- محافظت از جریان هوا و تهویه: نصب در مسیر مستقیم جریان هوا ممنوع
- استفاده از کاور محافظ تا پایان اجرای پروژه
- ارتفاع استاندارد در پارکینگ‌ها و انبارها رعایت شود
6. اجرای رایزر و اتصال به پمپ‌خانه
نکات مهم
- رایزر باید کاملاً عمودی و محکم نصب شود
- نصب شیرهای کنترلی و چک‌والو الزامی است
- فشارسنج در ورودی و خروجی نصب شود
- رعایت فاصله استاندارد از دیوار و سایر تجهیزات
7. نصب و راه‌اندازی پمپ‌خانه
مراحل اجرایی
- ترازبندی پمپ‌ها با لیزر یا تراز دقیق
- نصب لرزه‌گیر در ورودی و خروجی
- اتصال به برق و تابلو فرمان با سیستم اضطراری
- تنظیم فشار سوئیچ‌ها و فلومتر
⚠️ اشتباه در راه‌اندازی پمپ‌خانه، سیستم را در مواقع حریق بلااستفاده می‌کند.
تست عملکردی
- فعال‌سازی یک اسپرینکلر تست
- بررسی عملکرد پمپ‌ها و سیستم زنگ هشدار
- بررسی تخلیه خطوط و درین
9. چک‌لیست اجرایی نصب سیستم اطفای حریق آبی
| مرحله | مورد بررسی | وضعیت |
|---|---|---|
| ساپورت‌گذاری | فاصله و استحکام | ✅/❌ |
| لوله‌کشی | شیب و تراز | ✅/❌ |
| اتصالات | آب‌بندی و جنس | ✅/❌ |
| اسپرینکلر | فاصله، ارتفاع، محافظ | ✅/❌ |
| رایزر و ولو | نصب عمودی و فشارسنج | ✅/❌ |
| پمپ‌خانه | تراز، لرزه‌گیر، برق اضطراری | ✅/❌ |
| تست فشار | ۲۴ ساعت و بدون نشتی | ✅/❌ |
| تست عملکرد | عملکرد پمپ و زنگ | ✅/❌ |
| تحویل پروژه | ارائه As-Built و مستندات | ✅/❌ |
10. اشتباهات رایج و نحوه جلوگیری
- تکیه دادن لوله‌ها به سقف کاذب
- نصب اسپرینکلر نزدیک جریان هوا
- ساپورت‌گذاری کم یا نادرست
- عدم نصب شیر تست و Pressure Gauge
- استفاده از لوله یا اتصالات بدون استاندارد
۱۱. نگهداری دوره‌ای (Maintenance)
| دوره | کار لازم |
|---|---|
| ماهانه | کنترل فشار مخزن و رایزر |
| سه‌ماهه | تست پمپ جوکی |
| شش‌ماهه | تست عملکرد پمپ اصلی |
| سالانه | تست اسپرینکلر نمونه |
۱۲. جمع‌بندی
اجرای سیستم اطفای حریق آبی نیاز به دقت در طراحی، ساپورت‌گذاری، لوله‌کشی، انتخاب تجهیزات استاندارد و تست‌های نهایی دارد. اجرای صحیح این سیستم می‌تواند از جان افراد، تجهیزات، موجودی انبار و سرمایه پروژه محافظت کند.
